Switch công nghiệp 7 cổng Ethernet + 1 cổng quang 3Onedata IES318-1F
IES318-1F là thiết bị chuyển mạch Ethernet công nghiệp plug-and-play thông minh, cung cấp giải pháp kinh tế cho kết nối Ethernet của bạn. Thiết bị có cấu trúc kín, chống bụi hoàn toàn( lớp bảo vệ IP40), quá dòng, quá áp và EMC bảo vệ nguồn vào dự phòng đôi cũng như xây dựng trong thiết kế cảnh báo thông minh có thể giúp hệ thống nhân viên thuê nhà chính giám sát hoạt động mạng, làm việc được trong môi trường nguy hiểm và khắc nghiệt.
IES318-1F bao gồm 7 cổng TP và 1 cổng quang, hỗ trợ 10/100Base-T(X), Full/Half duplex mode, and auto MDI/MDI-X. Các cổng 100BaseFX hỗ trợ single/multimode, SC/ST connector, optional.
Đặc điểm:
◎ Chuẩn IEEE802.3/802.3u/802.3x, lưu trữ và chuyển tiếp
◎ Công nghệ chuyển đối Ethernet nâng cao
◎ Hỗ trợ 7 cổng 10/100M Ethernet và 1 cổng quang 100Base-FX(SC/ST/FC)
◎ Bảo vệ bão phát sóng
◎ Cảnh báo đầu ra rơle cho mất điện và báo động ngắt cổng
◎ Nhiệt độ làm việc -40~75°C
◎ Thiết kế cho ứng dụng công nghiệp
◎ Bảo vệ IP40, kim loại độ bền cao
Thông số kỹ thuật:
Chế độ truyền: Lưu trữ và chuyển tiếp
Băng thông trao đổi Hệ thống: 1.6G
Bộ nhớ: 1M
Giao Diện
Cổng Elecrict: 10Base-T/100Base-TX tự động điều khiển tốc độ, Half/full duplex and MDI/MDI-X auto detect
Cổng Quang 100M: 100Base-FX, SC/ST/FC connector, hỗ trợ single mode (20/40/60/80Km optional), multi mode (2Km), bước sóng: 1310nm, 1550nm
Báo động: 2bits terminal block, 1 kênh đầu ra cảnh báo rơle
Hỗ trợ báo nguồn và cổng
Khoảng Cách Truyền
Cáp xoắn: 100M(CAT5/CAT5e cable)
Multi-mode: 1310nm, 2Km
Single-mode: 1310nm, 20/40/60Km
1550nm,80/100/120Km
LED Chỉ Dẫn
Báo chạy: Run
Báo giao diện: Link(1~8)
Báo cung cấp nguồn: P1, P2
Báo nguy hiểm: Alarm
Rơ-le
Nguồn vào tối đa: 1A@24VDC
Điện áp tối đa: DC30V
Nguồn Cung Cấp
Nguồn vào: 12～48VDC
Loại đầu vào: 4 bits terminal block
Hỗ trợ đầu vào cảnh báo nguồn cấp DC dual
Hỗ trợ bảo vệ dòng quá tải
Tiêu thụ
Không tải: 1.5W@12VDC
Tải hết công suất: 2.2W@12VDC
Thông số kĩ thuật
Vỏ: chuẩn IP40 , kim loại
Lắp đặt: ray DIN Rail
Kích thước (W×H×D): 53mm×136mm×105mm
Khối lượng: 900g
Môi Trường
Nhiệt độ làm việc: -40℃～75℃
Nhiệt độ lưu trữ: -40℃～85℃
Độ ẩm: 5%~95% (không ngưng tụ )
Chuẩn Công Nghiệp
EMI:FCCPart15,CISPR(EN55022) classA
EMS:EN61000-4-2(ESD), Level4
EN61000-4-3(RS) ,Level3
EN61000-4-4(EFT), Level 4
2
EN61000-4-5(Surge), Level4
EN61000-4-6(CS),Level3
EN61000-4-8,Level 5
Phép thử sóc: IEC60068-2-27
Phép thử rơi: IEC60068-2-32
Phép thử rung: IEC60068-2-6
Chứng chỉ
CE,FCC,RoHS,UL508(Pending)
Bảo Hành: 3 năm
Đóng Gói
1. Ethernet switch công nghiệp IES318-1F(plus terminal block) x 1
2. Hướng dẫn sử dụng ⅹ 1
3. Phụ kiện DIN-Rail x 1

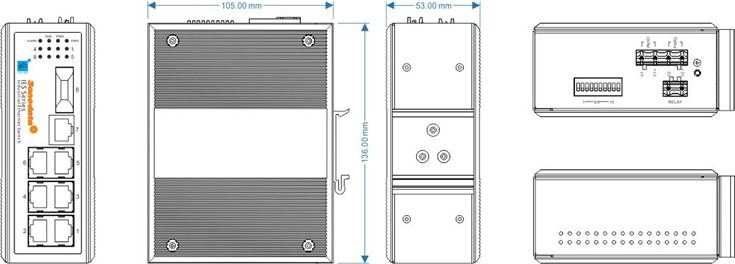

Dimension
Thông tin đặt hàng
| IES318-1F(M): |
| 7-port 10/100Base-T(X) + 1-port 100Base-FX Multi-mode SC/ST/FC , 12-48VDC |
| IES318-1F(S): |
| 7-port 10/100Base-T(X) + 1-port 100Base-FX Single-mode SC/ST/FC , 12-48VDC |
| IES318-1F(SS): |
| 7-port 10/100Base-T(X) + 1-port 100Base-FX Single-mode, single fiber SC/ST/FC , 12-48VDC |
Applications
