Ứng dụng của cảm biến đo mô men xoắn

Lượt xem: 738

Cảm biến mô men xoắn được dùng rộng rãi trong các ngành công nghiệp. Các loại cảm biến ngày càng đa dạng về chủng loại, giá thành hợp lý hơn, độ chính xác được cải thiện … Các quá trình sản xuất và đo kiểm khác nhau đòi hỏi các yêu cầu khác nhau về hệ thống đo lường nói chung và cảm biến nói riêng

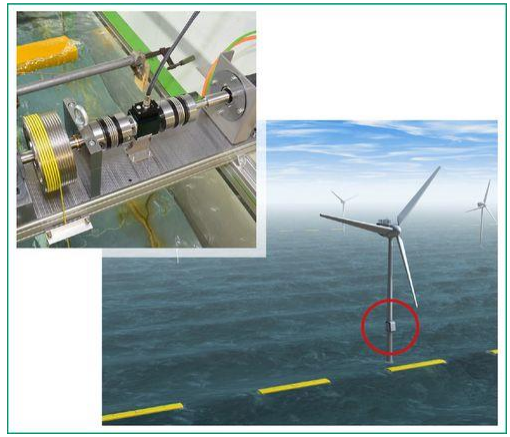

Đo mô men xoắn trong tua bin gió

Yêu cầu:

  • Độ ổn định cao theo thời gian
  • Độ lặp lại cao
  • Thiết kế nhỏ gọn
  • Có thể hoạt động được với khoảng công suất rộng và nguồn điện áp biến thiên

Giải pháp: Cảm biến mô men xoắn DR-2643 được gắn cố định giữa hai khớp nối. Những khớp nối này được thiết kế để điều chỉnh độ lệch theo phương dọc, theo góc và chênh lệch về độ dài. Đại lượng mô men xoắn và tốc độ quay đo được có thể đưa tới ngõ ra theo tín hiệu analog hoặc TTL, với tuỳ chọn giao tiếp USB.

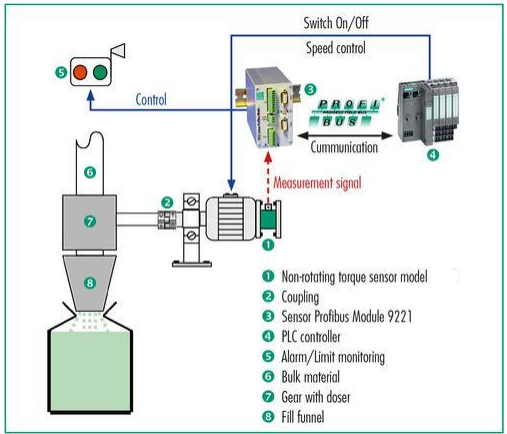

Đo mô men xoắn trong dây chuyền rót đầy

Yêu cầu: Dữ liệu từ cảm biến mô men xoắn phải được thu thập và điều khiển qua chuẩn PROFIBUS tới PLC.

Giải pháp: Dùng cảm biến DFW-25 thích hợp cho ứng dụng đo mô men xoắn tĩnh. Tín hiệu ngõ ra từ cảm biến được nối với module giao tiếp PROFIBUS 9221, với tần số lấy mẫu 1000 phép đo mỗi giây. Ngoài ra còn có một trigger thông báo khi đạt mức giới hạn.

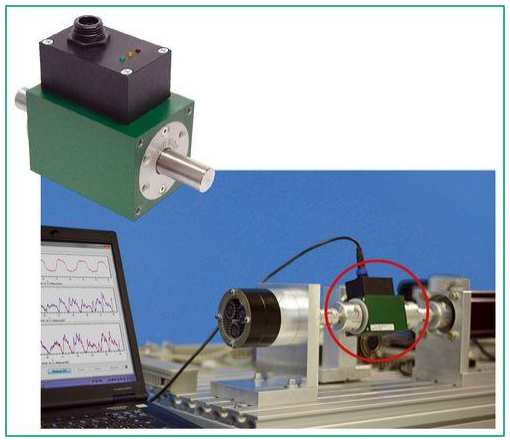

Kiểm tra động cơ

Yêu cầu:

  • Độ chính xác cao
  • Lắp đặt nhanh chóng, dễ dàng
  • Lực mô men quán tính thấp
  • Hiển thị kết quả dạng số hoặc đồ thị

Giải pháp: Dùng cảm biến DR-2643 gắn cố định trên hai khớp nối: giữa cảm biến với động cơ và cảm biến với cánh tay truyền lực. Những khớp nối này được thiết kế để điều chỉnh độ chênh lệch về góc và độ dài. Tín hiệu mô men xoắn và tốc độ quay từ cảm biến được đưa đến ngõ ra thông qua cổng USB tích hợp cho các thao tác xử lý khác.

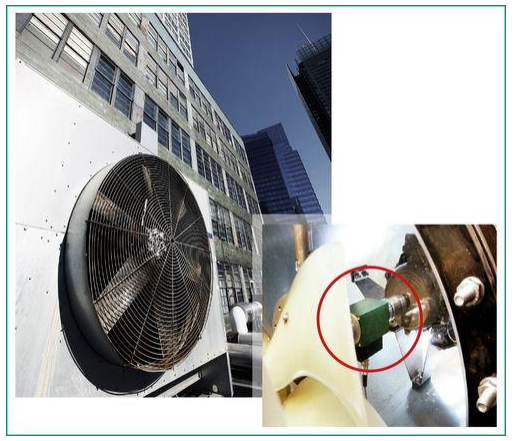

Đo mô men xoắn trong quạt công nghiệp

Nhiệm vụ: kiểm tra hiệu năng của quạt công nghiệp dùng để làm sạch không khí và thông gió. Tương tự với kiểm tra động cơ, chúng ta cũng đo mô men xoắn, tốc độ và công suất của quạt.

Yêu cầu:

  • Độ ổn định và độ chính xác cao
  • Thu thập dữ liệu theo thời gian thực trên máy tính
  • Không cần bảo trì, có thể lắp đặt ở những vị trí khó tiếp cận.

Kiểm tra hoạt động của bộ truyền động xe đạp điện

Sau quá trình lắp ráp, bộ truyền động của xe đạp điện cần được kiểm tra xem đã vận hành đúng chưa. Tốc độ quay và mô men xoắn được ghi lại và lưu trữ.

Yêu cầu:

  • Độ chính xác đo lường cao, ngay cả với tốc độ chậm
  • Thiết kế nhỏ gọn
  • Dữ liệu đo được truyền tới máy tính qua giao tiếp USB

Giải pháp: Cảm biến đo mô men xoắn DR-2643 được gắn vào mô hình kiểm thử cùng với phanh từ, bộ ngắt nhanh và một bộ kết nối điện với đối tượng cần kiểm tra. Phần mềm LabVIEW được dùng để xử lý dữ liệu và hiển thị kết quả đo dưới dạng bảng hoặc đồ thị.
