Hệ thống quan trắc tự động an toàn đập thủy điện Bản Vẽ

MC&TT tự hào là nhà cung cấp thiết bị, dịch vụ kỹ thuật, trong hạng mục nâng cấp, sửa chữa hệ thống quan trắc an toàn đập cho thủy điện Bản Vẽ

Hệ thống ADAS có nhiệm vụ kết nối các thiết bị quan trắc một cách tự động, và đưa tín hiệu về trung tâm điều khiển

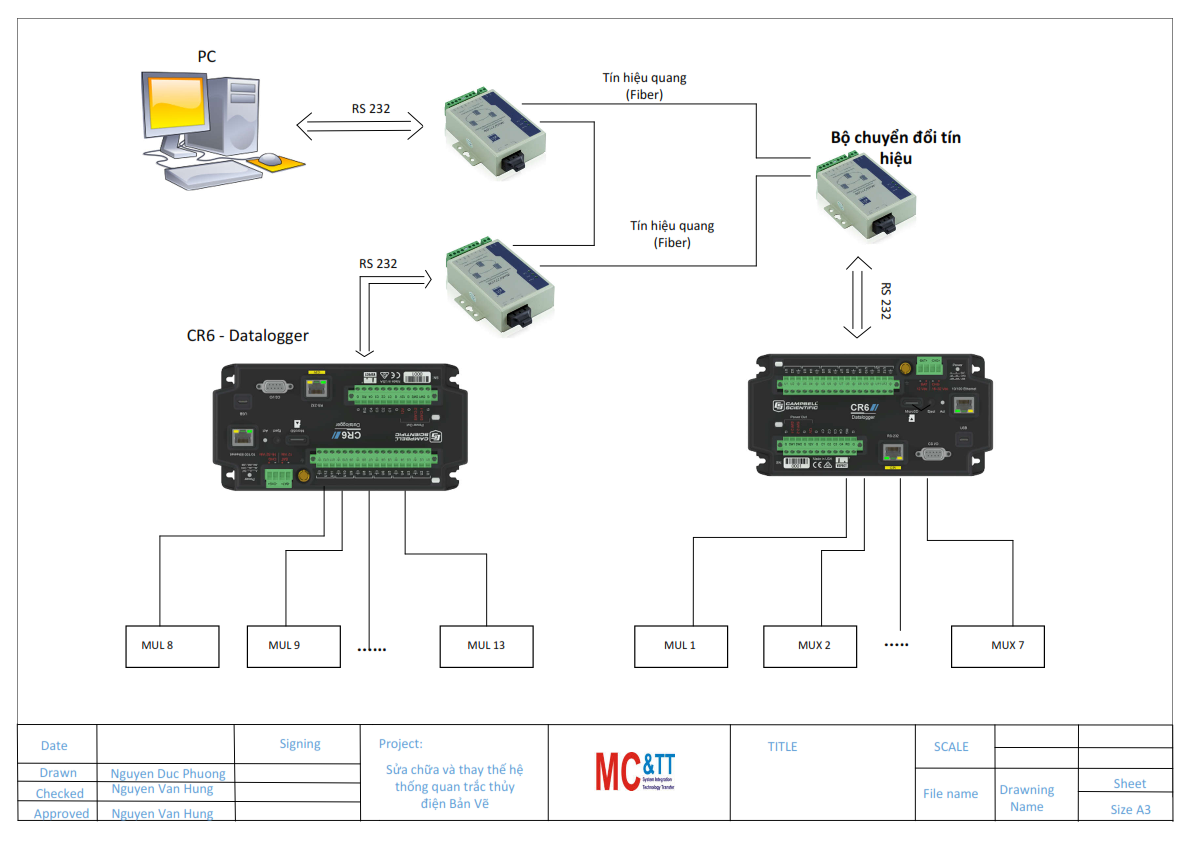

Sơ đồ tổng quan hệ thống có thiết kế như sau



Hệ thống gồm các thiết bị cấu thành như sau:

  • Bộ điều khiển Datalogger CR6.
  • Bộ thu đa mạch Multiplexer.
  • Bộ chuyển đổi tín hiệu RS485 sang RS 232 và ngược lại.
  • Cảm biến đo

Các thiết bị có trong hệ thống quan trắc

1.Bộ trung tâm thu thập và xử lý dữ liệu CR6 datalogger series

1.1 Giới thiệu thiết bị

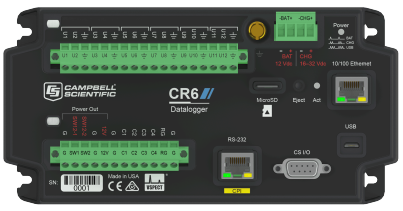

CR6 Datalogger được sử dụng để thu thập và xử lý dữ liệu quan trắc từ các thiết bị đo quang điện tự động.

Thông sốThiết bị lựa chọn
CPU32 bit
Tốc độ xử lý100Hz
Cổng truyền thôngCS I/O, CPI,  RS232/485  và Ethernet
Chuyển đổi A/D24bit
Đầu vào tương tự12 kênh đơn và 6 kênh vi sai.
Dải điện áp đầu vào±5V, 3.3 dc
Nguồn cấp9-12Vdc
Kích thước21 cm x 10.2 x 5.7 cm
Tủ bảoTiêu chuẩn NMEA 4x

Thông tin kỹ thuật chi tiết của CR6 datalogger

1.2 Nguyên lý làm việc

Bộ xử lý dữ liệu CR6 Datalogger thu thập các dữ liệu từ các trạm quang điện tự động (Mutiplexer) là những tín hiệu dạng analog và chuyển đổi những tín hiệu analog  thành dạng digital và xử lý những dữ liệu này. Những dữ liệu được lưu vào bộ nhớ và có thể truyền thông thông qua cổng RS232.

1.3 Khối lượng và vị trí lắp đặt

Khối lượng gồm 1 datalogger được lắp đặt trong một tủ bảo vệ

1.4 Phương pháp lắp đặt

Trình tự lắp đặt như sau:

– Định vị vị trí lắp đặt tủ bảo vệ tránh những nơi ẩm ướt.

– Khoan lỗ định vị, cố định giá đỡ tủ vào vị trí lắp đặt.

– Lắp đặt tủ cố định vào giá đỡ.

– Lắp đặt CR6 Datalogger vào trong tủ bảo vệ.

– Tiến hành đấu nối nguồn, dây tín hiệu.

1.5 Ghi đo và quản lý dữ liệu.

CR6 Datalogger là bộ thu thập và xử lý dữ liệu tự động. Dữ liệu sau khi được datalogger xử lý được truyền về máy tính trung tâm có cài đặt phần mềm loggernet, cán bộ vận hành sử dụng phần mềm được cài đặt trên máy tính để truy xuất dữ liệu từ datalogger.

1.6 Những hỏng hóc thường gặp, biện pháp xử lý và bảo dưỡng

Khi không có số liệu hoặc số liệu bị nhiễu loạn: Các đầu nối, cáp truyền tín hiệu, nguồn cung cấp cho CR6 Datalogger, modem chuyển đổi tín hiệu, chương trình chạy của phần mềm ghi đo và quản lý dữ liệu…

Bảo dưỡng định kỳ với thiết bị: Đây là thiết bị điện tử do vậy luôn phải đảm bảo không bị ẩm ướt, Kiểm tra các điểm đấu nối, đường cáp tín hiệu.

  1. Bộ chuyển đổi tín hiệu

2.1 Giới thiệu thiết bị

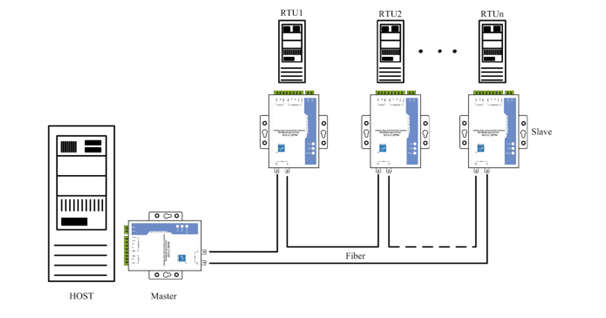

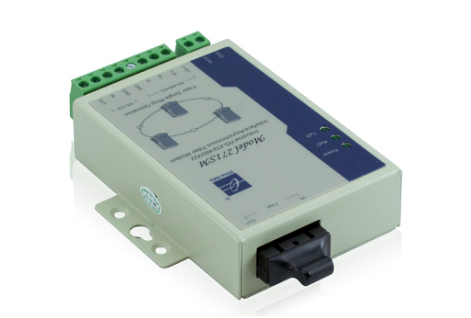

Bộ chuyển đổi tín hiệu Model271-S-SC-20KM là thiết bị chuyển đổi tín hiệu điện nối tiếp RS-232/485/422 sang cáp quang và ngược lại.

Thông sốThiết bị lựa chọn
Truyền thông RS232/RS485/RS422
Tốc độ truyền0-120 Kbps
Khả năng truyền tối đaRS232: 15 mét

RS485/422 1200 mét

Cáp quang Single mode 20-120 Km

Nguồn cấp9-36Vdc
Kích thước100mm×69mm×22mm

2.2 Nguyên lý làm việc

Do khoảng cách từ trạm đặt Datalogger về tới nhà điều hành rất xa nên cần có thiết bị đảm bảo cho tín hiệu truyền dữ liệu về luôn ổn định. Bộ chuyển đổi tín hiệu Model217-S-SC-20KM đáp ứng phù hợp với điều kiện trên. Bộ chuyển đổi tín hiệu hỗ trợ đa dạng về phương thức cũng như khoảng cách truyền tín hiệu.

3.Phần mềm quản lý dữ liệu Datalogger

3.1. Giới thiệu phần mềm

Phần mềm LoggerNet là một trong những phần mềm hỗ trợ cho các dòng Datalogger của Geokon. Phần mềm cung cấp cho người dùng những công cụ và tiện ích để tính toán, thu thập, xử lý và báo cáo dữ liệu trên Dataloger.

3.2 Các giao diện

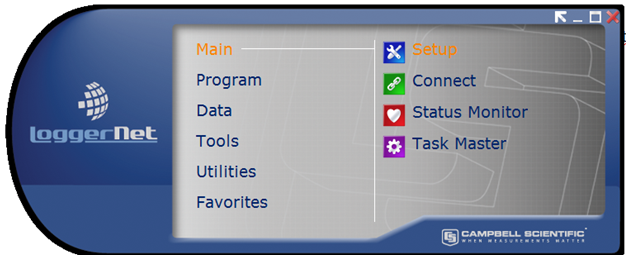

Giao diện chungcủa phần mềm của LoggerNet:

Giao diện chung được sắp xếp logic, rõ ràng theo từng chức năng.

Giao diện phần Cài đặt

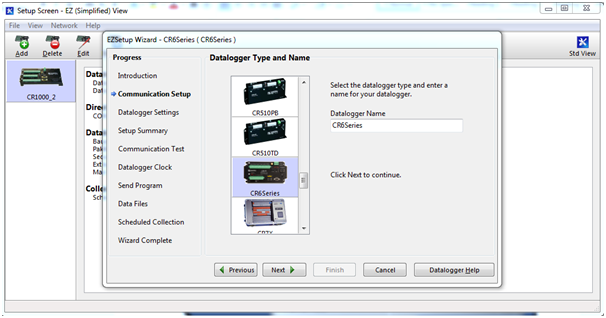

Ta có thể cài đặt các dòng Datalogger trong phần Setup

Sau đó ta cài đặt một số các thông số khác như kiểu kết nối, ngày giờ…

Giao diện hiển thị số liệu trên phần mềm

Phần mềm Datalogger cho phép hiển thị dữ liệu ở nhiều chế độ khác nhau như

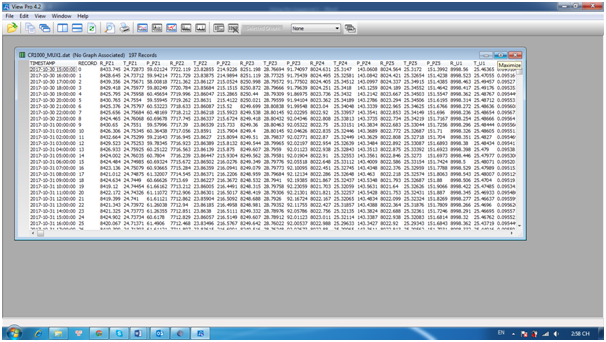

Số liệu hiển thị dạng bảng:

Giao diện hiển thị số liệu dạng đồ thị:

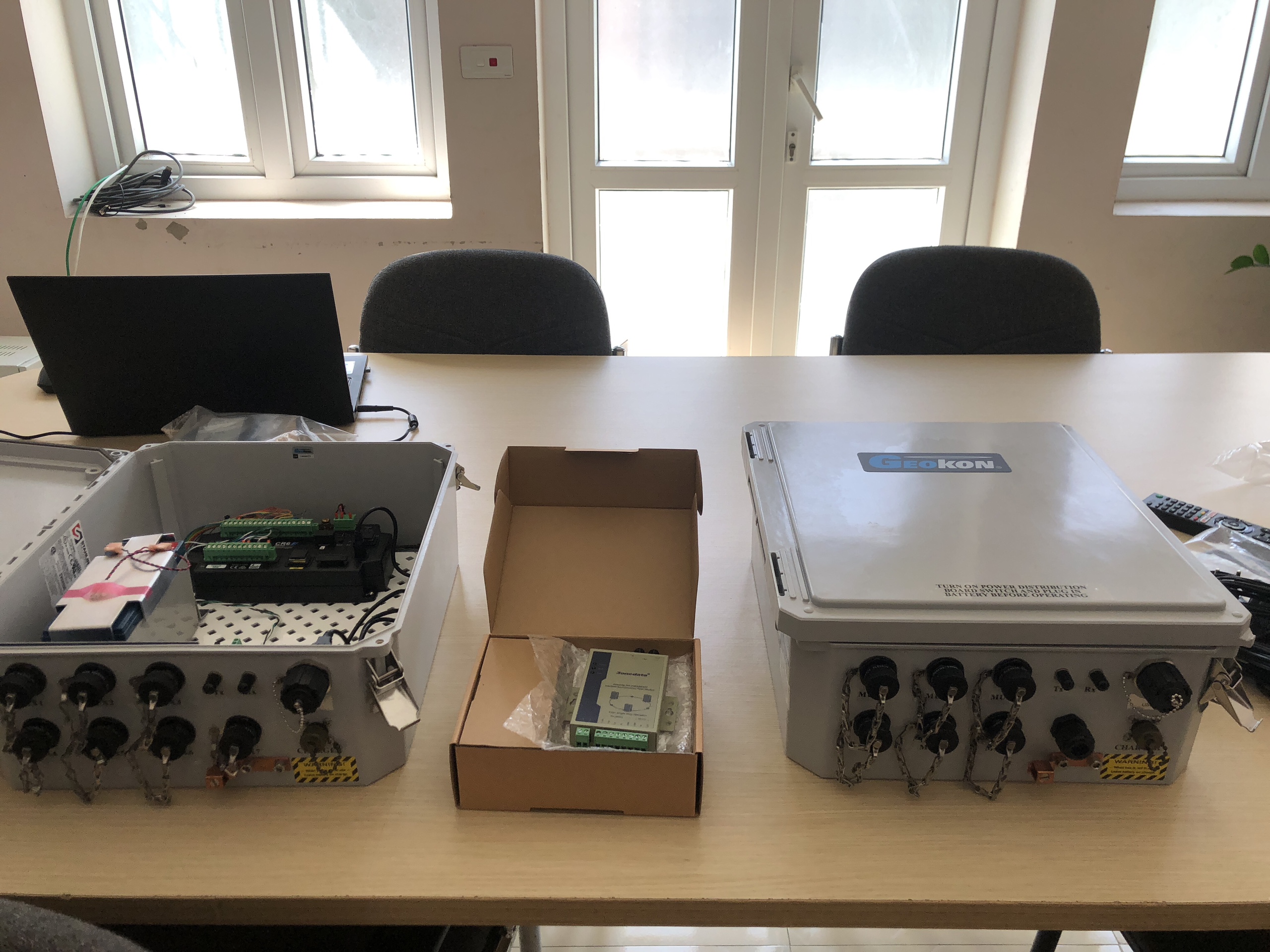

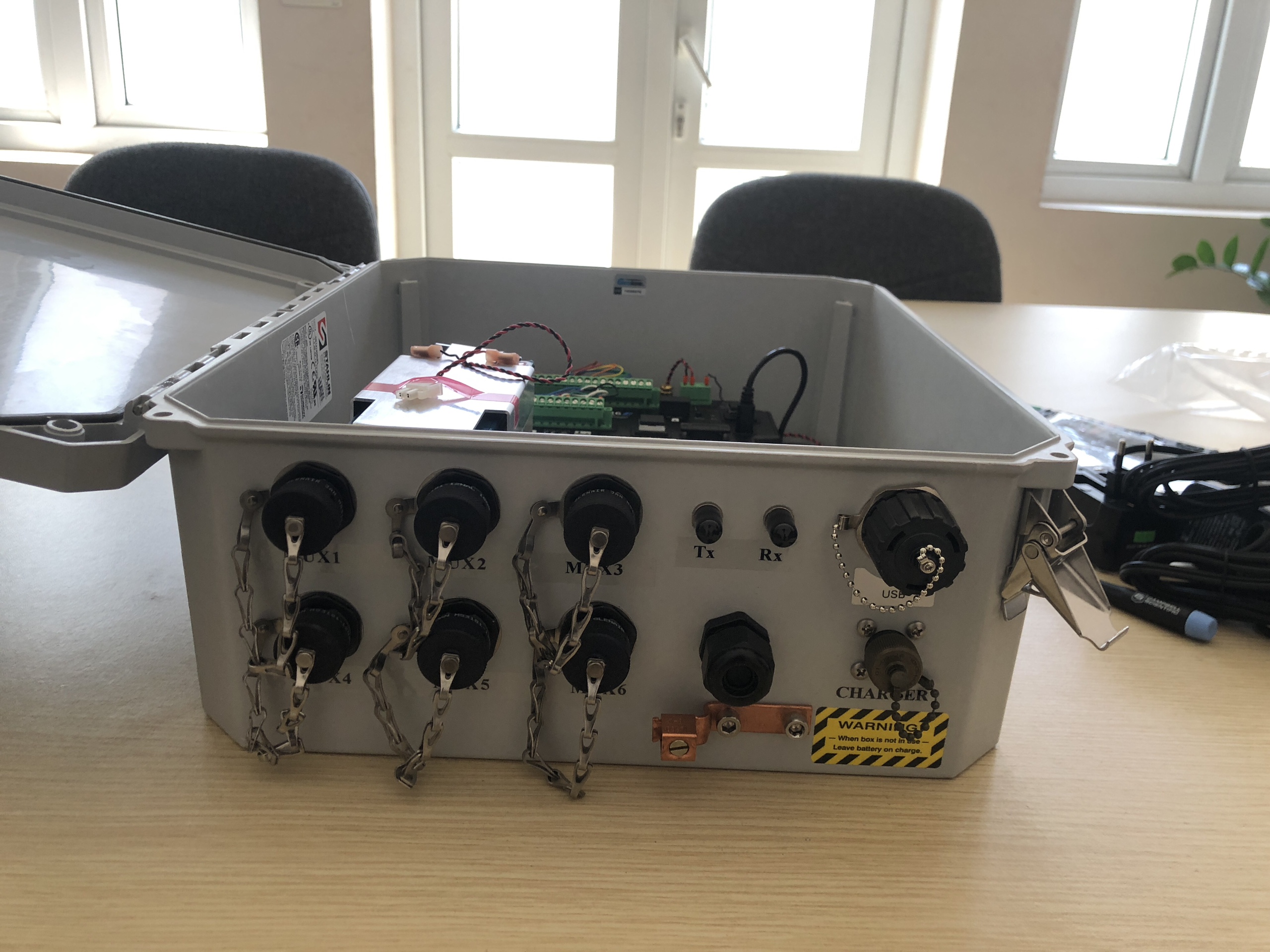

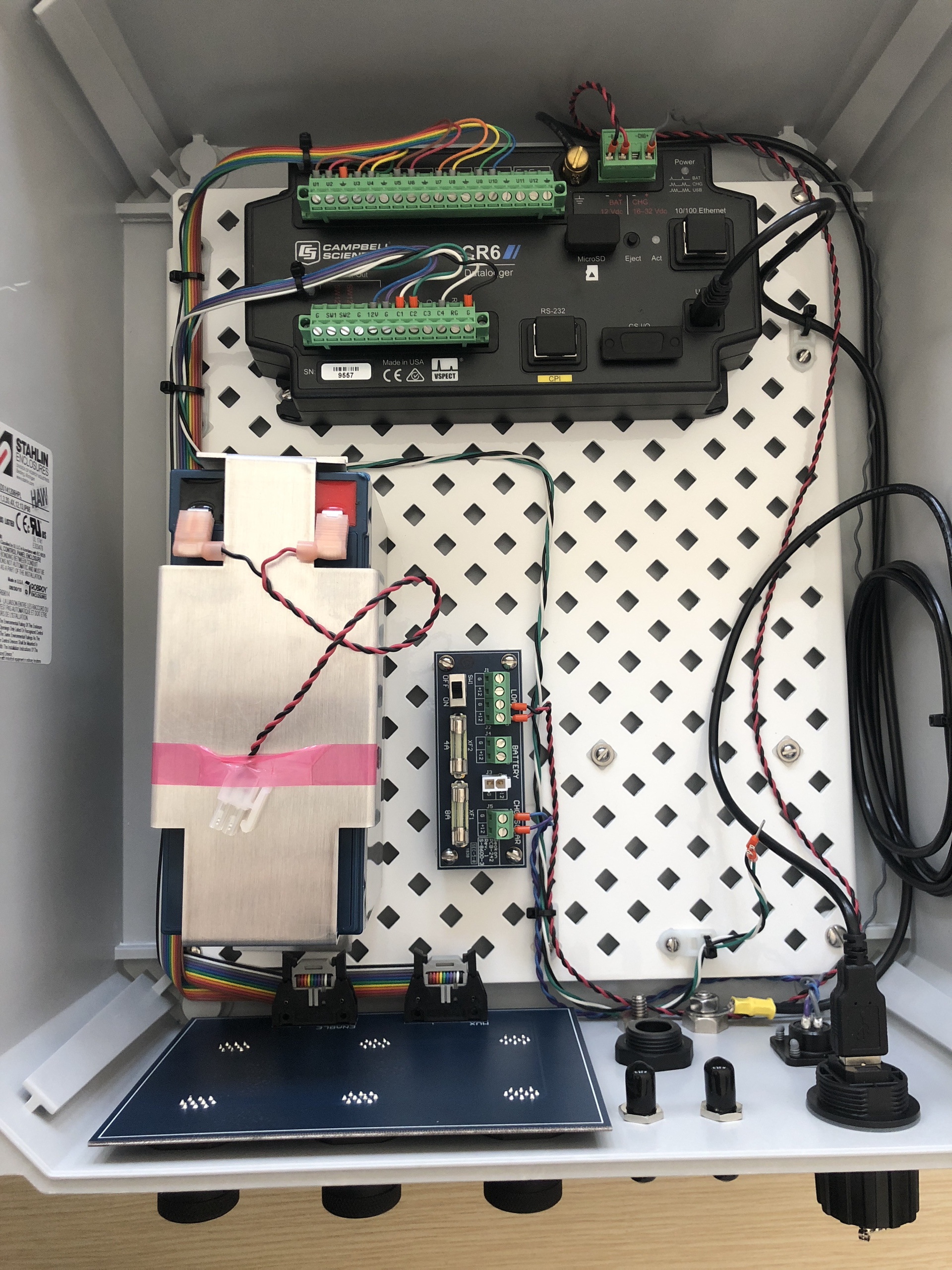

Một số hình ảnh thực tế thiết bị trước khi lắp đặt.
