Hướng dẫn sử dụng phần mềm lập trình PLC Cimon – CICON ( Bài 3)

Lượt xem: 187

Tiếp theo serial  ” Hướng dẫn sử dụng phần mềm lập trình PLC Cimon- CICON”.

Hôm nay chúng tôi xin giới thiệu đến các bạn nội dung của bài thứ 2 là ” Cấu hình phần mềm CICON”.

Vào mục Tool kéo xuống chọn CICON Options

1. General

  • Open the Last Project

Tự động mở dự án mới nhất khi khởi động phần mềm CICON.

  • Open the Last Programs

Mở chương trình mới nhất cùng với dự án khi khởi động phần mềm CICON

  • Start without Showing Program

Nếu tính năng này được kích hoạt, chương trình cuối cùng sẽ KHÔNG được hiển thị tự động ngay cả khi ” Open the Last Programs ” đã được chọn.

  • Hide Variable Table

Ẩn Bảng biến khi khởi động phần mềm CICON.Sử dụng phím Shotcut “F11”, bạn có thể dễ dàng ẩn và hiển thị Bảng các biến.

  • Hide Update News

Ẩn ” Update News ” khi khởi động phần mềm CICON.

  • Enable Upgrade Notice

Hiển thị “Update News” khi khởi động phần mềm CICON.

  • Do Not Check CICON Version

Nếu tính năng này được kích hoạt, người dùng sẽ KHÔNG được thông báo về việc liệu phần mềm CICON đã cài đặt có cập nhật phiên bản mới nhất có sẵn hay không.

  • Compile before Download

Nếu chương trình tải xuống được sửa đổi, chương trình sẽ tự động được biên dịch.

  • Do Not Download Variables

Các biến được loại trừ tại thời điểm biên dịch.Bảng biến sẽ không được lưu trong PLC.Khi chương trình PLC tải xuống được tải lên, Bảng biến sẽ KHÔNG được tải lên.Tính năng này rất hữu ích cho bảo mật chương trình.

  • Enable Auto Save

Tự động lưu dự án vào khoảng thời gian đã chỉ định (1-100 phút). Tính năng này chỉ kích hoạt khi có thay đổi đối với nội dung của chương trình.

  • Compare & Verify after Download Project

So sánh các tệp chương trình trong phần mềm CICON lần lượt với phần mềm PLC và thông báo cho người dùng về sự khác biệt giữa chúng.

  • Hide Online Status Bar

Ẩn thanh trạng thái trực tuyến, nếu không hiển thị phiên bản CPU, chế độ hiện tại và trạng thái kết nối của PLC với phần mềm CICON.Nó cũng cho phép bạn vô hiệu hóa và kích hoạt I / O cưỡng bức.

  • Hide Splash (CICON Logo at the start of the program)

Ẩn biểu trưng CICON khi khởi động phần mềm CICON .

2. LD Editor

  • Return arrow after Insert Symbol

Sau khi nhập biểu tượng LD, con trỏ chuột trở về “Select Mode” nếu không biểu tượng LD được chọn trước đó sẽ ở lại với con trỏ chuột.

  • Display Description Windows after Insert Command

Bất cứ khi nào một số liên lạc, cuộn dây hoặc lệnh được chèn vào sơ đồ Ladder, một cửa sổ mô tả sẽ theo sau và cho phép người dùng mô tả từng thực thể.

  • Disable Download Description

Biên dịch các chương trình không bao gồm phần mô tả.Khi người dùng tải lên các chương trình, mô tả sẽ được hiển thị trong các dòng trống.Tính năng này rất hữu ích cho bảo mật chương trình.

  • Do not display “Duplicate coil” warning

Mặc dù một cuộn dây trùng lặp, một thông điệp cảnh báo sẽ không bật lên

  • Duplicate Coil Occur, Downloading and Online-Edit is not Allowed

Khi một cuộn dây trùng lặp được tìm thấy trong sơ đồ Ladder, chương trình sẽ không được tải xuống PLC cũng như cho phép chỉnh sửa trực tuyến.

  • Disable Delete empty

Tính năng này cho phép người dùng có các khoảng trống trong sơ đồ Ladder.

  • Use the Old style LD editor (Restart)

Người dùng có thể viết và chỉnh sửa sơ đồ Ladder theo kiểu cũ. Phần mềm CICON phải được khởi động lại.

  • Display Device List at Insert Contact

Bất cứ khi nào một số liên lạc được lắp vào, Cửa sổ Danh sách Thiết bị sẽ được theo sau và cho phép người dùng chọn một thiết bị trong danh sách.

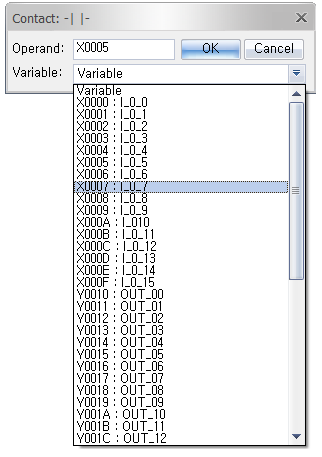

  • Display Variable List at Insert Contact

Bất cứ khi nào một số liên lạc được chèn vào, cửa sổ danh sách biến được theo sau và cho phép người dùng chọn một biến trong danh sách.

  • Do not insert “END” in NEW LD Program

Lệnh “END” sẽ không tự động được chèn vào chương trình LD mới bất cứ khi nào nó được tạo.

  • Show LD Editor Toolbar

Thanh công cụ LD Editor Toolbar được kích hoạt và hiển thị trong cửa sổ trình soạn thảo Ladder Diagram Editor Window (còn gọi là Work Window).

  • Use Zoom Function

Tính năng này cho phép người dùng phóng to và thu nhỏ sơ đồ Ladder.

  • Hide program title (Print)

Sơ đồ Ladder sẽ được in mà không có tiêu đề chương trình và chương trình..

  • Font Setting

Người dùng có thể chọn phông chữ LD Editor do Windows System cung cấp. Tuy nhiên, một số phông chữ có thể gây ra vấn đề hiển thị và có thể không đại diện cho tên biến hoặc hướng dẫn rõ ràng.

  • Background Color Setting

Màu nền của sơ đồ bậc thang có thể được chọn tương ứng cho Normal Mode and Online Edit Mode.

  • Font Color Setting

Màu phông chữ có thể được chọn cho tên và mô tả biến.

3. Hot Key

Các phím tắt có thể được tùy chỉnh và đăng ký cho tất cả menu và chức năng.

Chọn một menu mà bạn muốn tạo lối tắt và sau đó nhập vào bất kỳ tổ hợp phím mong muốn nào.Nhấp chuột vào nút [OK].

4. Theme

Chủ đề hiển thị có thể được chọn dựa trên tùy chọn của người dùng. Trừ khi được chọn cụ thể, cài đặt mặc định sẽ được áp dụng tự động

  • Show Docking Sticker

Show Docking Sticker được sử dụng để định vị từng cửa sổ dựa trên tùy chọn của người dùng trong phần mềm CICON. Bằng cách nhấp vào ” Show Docking Sticker” trong CICON Configuration, the Docking Feature được bật. Hướng dẫn về cách sử dụng nó được tìm thấy trong 1.1 Creen Configuration.
